Общее описание

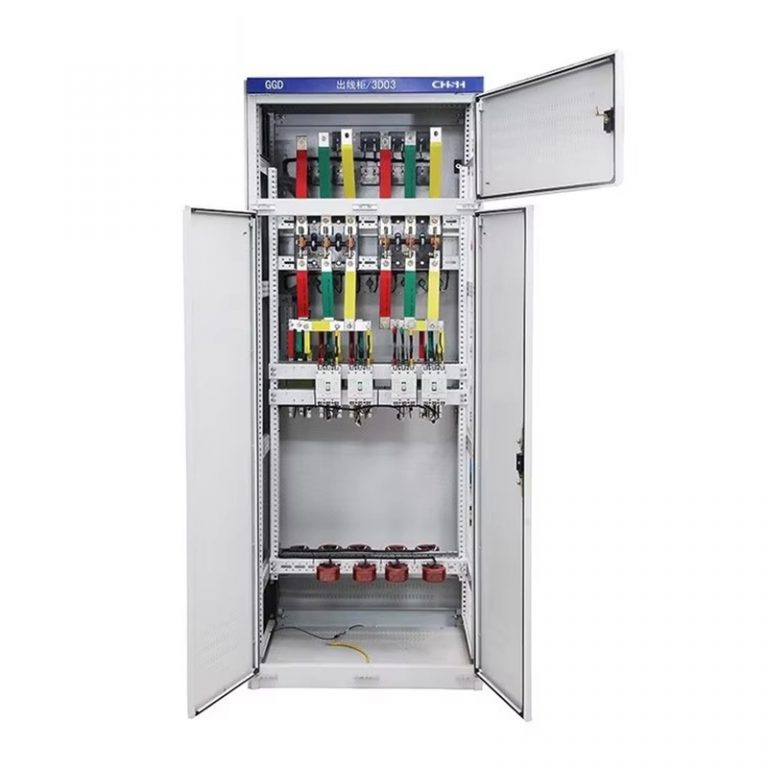

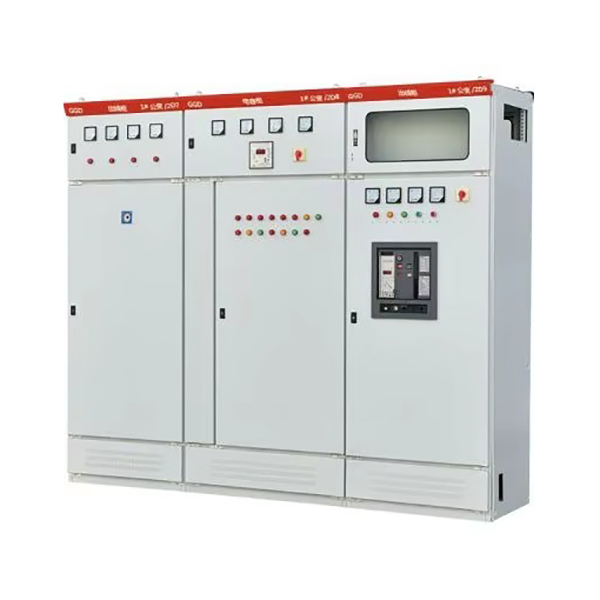

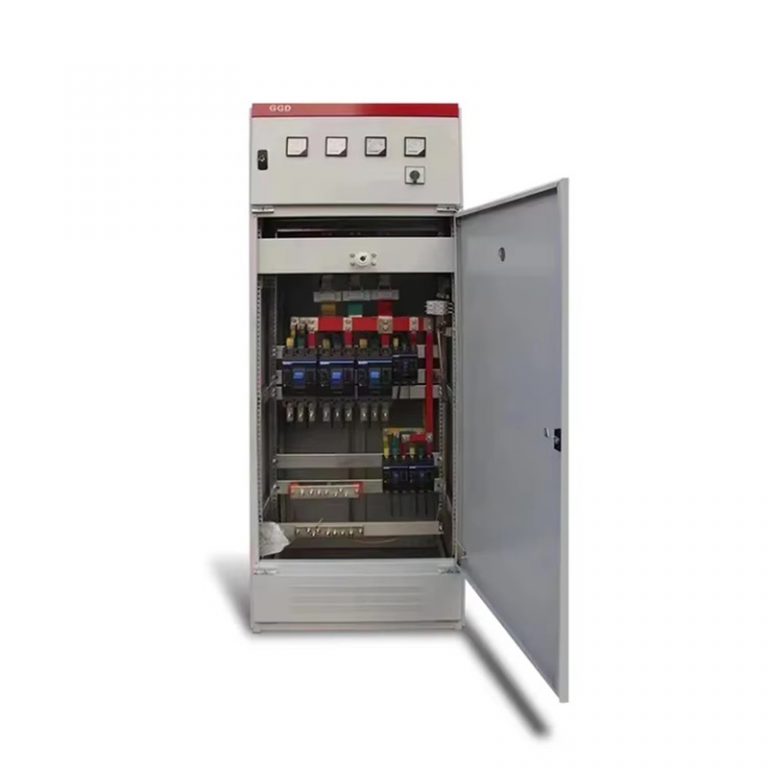

Низковольтный распределительный шкаф типа GGD — это новый низковольтный распределительный шкаф, разработанный на основе безопасности, экономических, рациональных и надежных принципов, в соответствии с требованиями руководителей департамента энергетики и широкого числа потребителей электроэнергии и дизайнерских секторов.
Продукция обладает высокой степенью децентрализации, высокой термостабильностью, гибкой электромеханической программой, удобной комбинацией, многократной, практической, новой структурой, высокой степенью защиты, и может использоваться в качестве обновленного сменного продукта для низковольтного комплекта переключателей.
Низковольтный распределительный шкаф типа GGD соответствует стандарту IEC439 «низковольтный набор переключателей и устройств управления», GB7251 и т.д.
Рабочие описание
- Вокруг 1 температур воздух не выш + 40 ℃, не меньш — 5 ℃, в 24h средн температур не выш + 35 ℃;
- При установке в 2. домашних условиях на высоте не более 2000м над уровнем моря;
- Вокруг 3 относительн влажност в высш температур + воздух 40 ℃ не превыша 50%, должн на бол низк температур разреша крупн относительн температур (например + 2C ℃ 90%) учитыв поскольк изменен температур могл бы натолкнут на NingLou воздейств на;
- установк оборудован с наклон не бол пят °; в вертикальн плоскост
- Оборудование должно быть установлено там, где нет мощных толчков и потрясений, а также в местах, где этого недостаточно для того, чтобы повредить электроприборы;
- Пользователи могут договориться с производителями, если у них есть особые требования.
Конструкторские особенности
Шкафы в низковольтном распределительной камере типа GGD используются в виде универсальных шкафчиков, в которых фреймворк собран с помощью локально сварной 8 — мф-изогнутой стали, а детали для конструкции и специальные комплектующие компоненты поставляются на сталелитные заводы для обеспечения точности и качества фаз. Компоненты универсального шкафчика разработаны по принципу модуля и имеют 20 — модные отверстия для установки. Коэффициент общего пользования позволяет фабрикам претворить в жизнь препроизводство, сокращая производственный цикл и повышая производительность.
Шкафы gd разработаны с полным учётом проблем с отоплением в работе буфета. В верхней и нижней частях буфета имеется множество дырок от теплового рассеяния, которые повышаются, когда внутренние электропроводки нагреваются, и продолжают поступать через верхнюю щель, в то время как холодный ветер постоянно пополняет шкаф снизу снизу, создавая естественный вентилятор сверху вверх, чтобы достичь цели охлаждения.
Шкафы GGD были разработаны в соответствии с требованиями современного промышленного дизайна, используя метод золотого сечения для разработки формы и размера отдельных частей, чтобы сделать шкаф более щедрым и новым.
Дверная дверь была соединена с рамой с помощью шарнира с вращающейся осью, которая была установлена и демонтирована, и в каждом из углов двери была закреплена горная пластина, которая была закреплена в изгибе, и в каждом из них была сжата дорога между дверью и рамой, когда она закрылась, которая предотвращала прямое соудаление двери с капотом и повышала уровень защиты двери.
Двери приборов с электроническими элементами соединены с рамой несколькими медными проводами, а монтировки в буфете соединены с винтами, перекатывающимися между фреймворками, и целый шкаф представляет собой полностью защитную систему заземления.
Шкафная лака была отобрана для использования полиоранжевой краски, с сильной цепью, хорошей текстурой, весь шкаф был в световом цвете, избегая ослепляющего эффекта, создав более комфортную визуальную среду для персонала.
Крышка шкафа может быть снята в случае необходимости, облегчаемая сборкой и корректировкой основной линии на месте преступления, с кольцами на углах верхней части шкафа для подъёма и транспортировки.
Уровень защиты касса — IP30, и пользователи могут выбирать между IP20 — IP40, в зависимости от требований использования окружающей среды.
Основные параметры
| Модель | Номинальное напряжение | Номинальный ток | Номинальный размыкаемый короткозамкнутый ток | Номинальный ток, выдерживаемый в кратковременный период | Номинальный пиковый ток выдержки | |
| GGD1 | 380 | A | 1000 | 15 | 15 | 30 |
| B | 600(630) | |||||
| C | 400 | |||||
| GGD2 | 380 | A | 1500(1600) | 30 | 30 | 63 |
| B | 1000 | |||||
| C | 600 | |||||
| GGD3 | 380 | A | 3150 | 50 | 50 | 105 |
| B | 2500 | |||||
| C | 2000 | |||||
