Общее описание

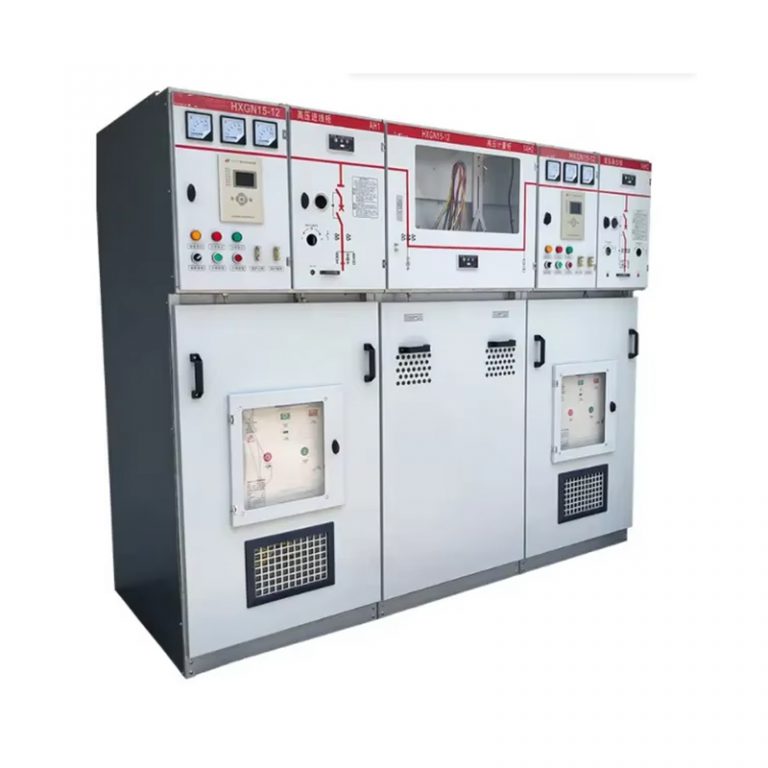

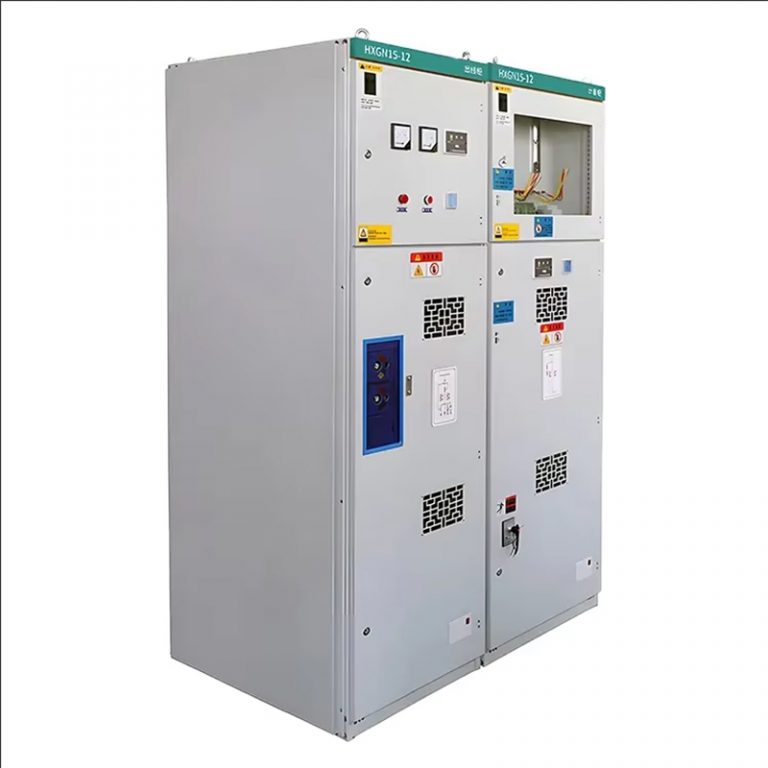

HXGN15-12(SF6) — однокомпонентное устройство для обмена металлами с замкнутым кольцевым переключателем (cf6), разработанное и успешно разработанное новое поколение электроприборов высокого напряжения, импортировавшее за рубежом передовые технологии и модернизировавшее внутренние сельскохозяйственные электростанции и городские сети. Все технические показатели производительности: IEC62271-200:2003 и GB3906.
Основные переключатели, оперативные органы и устройства для кольцевых серверов используют оригинальные компоненты ABB или переключающие устройства SFL-12/24, производимые внутри страны для сборки импортных компонентов, и могут также использоваться в соответствии с потреблением пользователя для адаптации оригинального HAD/US типа SF6. Разъединитель или вакуумный разъединитель типа VD4-S. Его методы работы делятся на движущиеся, электрические и электрические.
Касс был заклеен после обработки цифрового станка, уровень защиты достиг IP3X и имел надежную механическую блокировку и операционные функции. Этот продукт обладает редкими характеристиками, такими как малый, легкий вес, внешняя эстетика, лаконичность работы, продолжительность жизни, высокие параметры, незагрязнение окружающей среды, меньшее содержание и т.д.
Рабочие условия
- температур окружа сред: потолк + 40 ℃, нижн границ — 25 ℃;
- Высота: не более 200 м над уровнем моря;
- Относительная температура: средняя дневная температура не превышает 95%; Средняя лунная величина не превышает 90%;
- Окружающая среда: окружающий воздух невосприимчивый к коррозии или горючему газу, водяному пара и т.д.
- беспостоянные сильные вибрации.
Конструкторские особенности
Кассовая структура
Кольцевой шкаф состоит из 2 мм заклепок из алюминиевой цинковой плиты (или из пластины холодной прокатки), с двумя отверстиями для снятия давления в задней части шкафа,Одна направлена на кабельную комнату, другая направлена на переключатель/материнскую камеру. Эта структура обеспечивает максимальное обеспечение персональной установки и установки
Надежность рабочего оборудования.
В каждой отдельной камере
Главный зал.
Материнская комната расположена на верхней части шкафа и подключена к соседним открытиям.
Переключатель — отдельный элемент, внутри которого содержится газ SF6.
Кабельная.
Около 75% пространства используется для кабельных соединений, плавильных предохранителей, заземлительных переключателей и компьютерной установки.
Помещение закрыто
Камера включает в себя блокировку операционных органов и учреждений, а также указания местоположения, вспомогательные точки доступа, катушки расстегивания, электрические дисплеи и блокировки.
Коробка реле
Коробка с реле в верхней части шкафа. Камеры используются для установки специальных устройств, таких как приборы, реле и моторы.
Комната выключателей
Выключатель (SF6 или вакуум) может находиться под переключателем нагрузки.
Освобождение давления
Давление на них падает
Давление газа, производимое при выпуске из строя проводов и переключателей нагрузки, происходит при крушении электродуги министерства внутренних дел.
Давление внизу высвобождается
Ниже приводится давление газа, используемое для высвобождения небольших электродуговых аварий внутри кабеля.
