Характеристика продукции:
- высоточечные измерения: использование высококачественных электромагнитных материалов и точных методов производства позволяет точно преобразовать первичное высокое напряжение в пропорциональное вторичное низкое напряжение, обеспечивая высокоточные сигналы напряжения для измерения и мониторинга, обеспечивая точность измерения энергии и надежность мониторинга напряжения.
- Превосходная изоляционная структура: высокопрофильная трансформаторная структура, в сочетании с тщательно разработанной изоляцией и структурой, обладает превосходной электрической изоляцией, которая эффективно выдерживает высокое напряжение, снижает риск утечки и обеспечивает надежное и стабильное функционирование оборудования.
- высокая стабильность работы: полная герметизация эффективно предотвращает старение изоляции и приливы, избегая воздействия внешних факторов окружающей среды на производительность оборудования. Работа в стабильном рабочем состоянии, даже если она долго работает в суровых условиях, снижает вероятность возникновения неисправностей.
- Структура компактна и рационализирована: структура продукции компактна, имеет небольшой объем и меньше места для размещения и размещения в таких устройствах, как открытые шкалы, распределительные коробки и т.д.

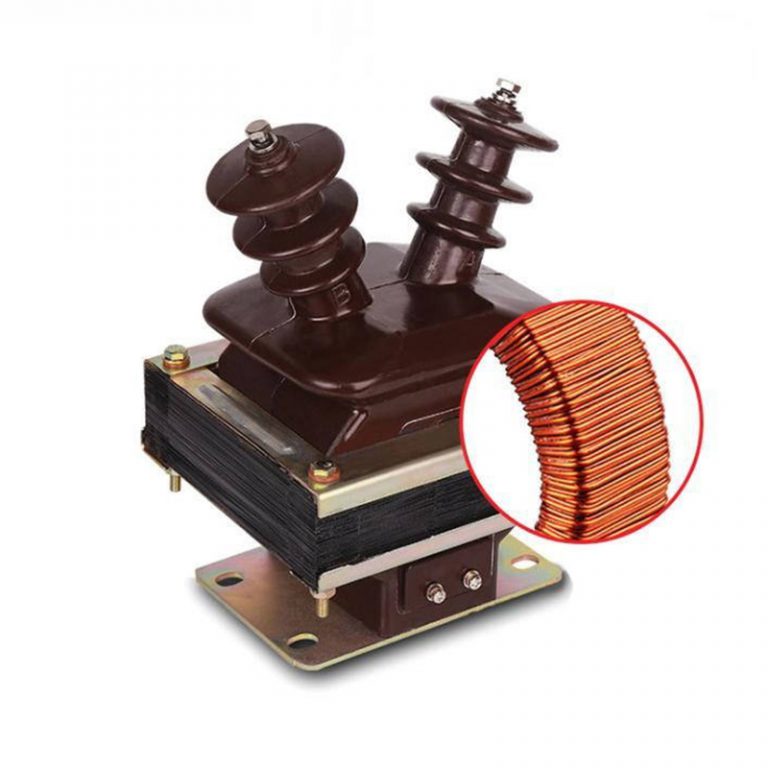

Структурное описание:
1. Ядро состоит из высокопрочной силиконовой стали, сложенной в трёхцилиндровую структуру с высокой магнитной проницаемостью и низкой гистеризированной характеристикой, которая эффективно передаёт электромагнитную энергию, обеспечивая стабильную мощность трансформаторов и снижающую потребление энергии.
2. Обмотка: первичная и вторичная обмотки плотно обтекаются вокруг ядра, используя высококачественную электромагнитную линию с хорошей проводимостью и изоляцией. Обмотка отделяется через изоляционный материал, обеспечивая электрическую безопасность. Вторичная обмотка, как правило, имеет несколько откатов, которые могут экспортировать различные уровни напряжения, удовлетворяя различные измерения и потребности в защите.
3. Топливный бак: сделан из высококачественного металла, прочный и герметичный. Внутри находится трансформаторное масло, обеспечивающее изоляцию не только для обмотки, но и для охлаждения, обеспечивающее надлежащую температуру трансформаторов во время работы. Верхняя часть бензобака содержит масляные тампоны, масляные клапаны и маслометры, которые позволяют осуществлять управление и мониторинг состояния нефтепродуктов во время ремонта и ремонта.
4. Керамический чехол: установлен на бензобаке, чтобы выманить разъём первой и второй обмотки. Керамический чехол обладает хорошей изоляцией и механической прочностью, что эффективно предотвращает воздействие внешней среды на внутренние электрические соединения и обеспечивает надежность электропроводов.
Технический параметр:
- Номинальное соотношение напряжения: 10000V/100V, которое может быть настроено на другие изменения в зависимости от реального спроса.
- Уровень точности: измерительная обмотка — 0,2, измерение обмотки — 0,5, защита — 3P, выполняющая различные требования точности.
- Номинальная емкость: измерительная обмотка 15VA, измерение обмотки 30вт, защита обмотки 50вт, которая может выдержать определенную нагрузку.
- Предельная выходная мощность: 150VA, которая может обеспечить большую мощность при особых обстоятельствах.
- Номинальный уровень изоляции: 12/42/75kV, способный выдержать установленные удары напряжения и длительное напряжение.
- Лимит на 6 литров: обмотка не превышает 65K, верхний слой масла — не более 55K, обеспечивая безопасность температуры оборудования в процессе работы.
- Локальная разрядка: при установленном экспериментальном напряжении локальная разрядка не превышает 10 ПК, обеспечивая изолированность и надежность оборудования.
Условие использования:
- Высота: не более 1000 метров, чтобы гарантировать, что продукция будет функционировать в условиях этой высоты.
- температур окружа сред: одзЄ использова, температур — 5 ℃ + 40 ℃, средн температур не превыс + 30 ℃ ден, приспособ к изменен распространен температур окружа сред интерьер.
- относительн влажност: воздух относительн влажност не больш, чем 85% (20 ℃), избежа влажност устройств влиян изоляц производительн.
- Место установки: никаких резких толчков, агрессивных газов, пара и электропроводящая пыль, вдали от легковоспламеняющихся взрывоопасных объектов, обеспечивающих безопасную и стабильную окружающую среду работы оборудования.
