Рабочие условия

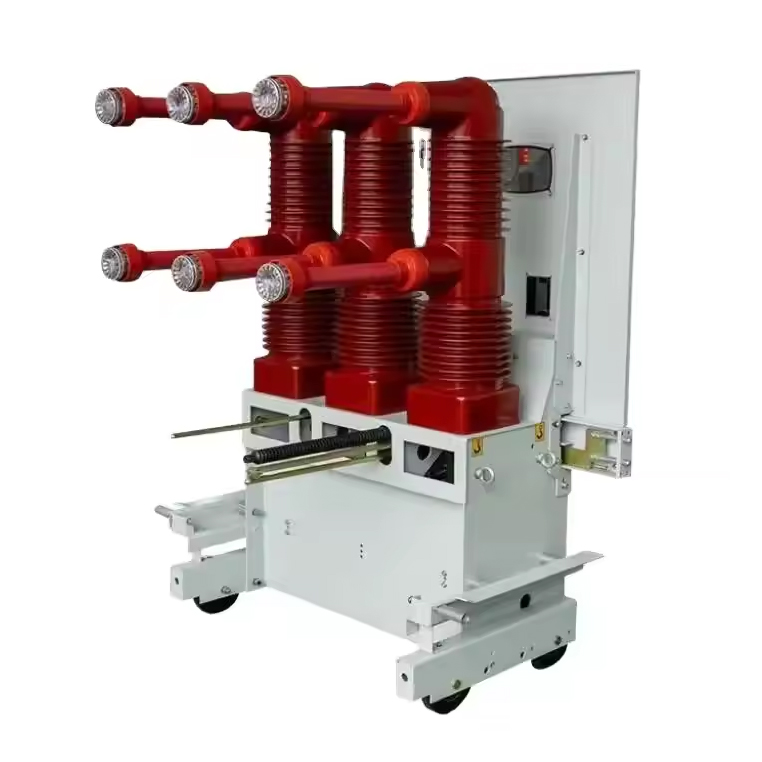

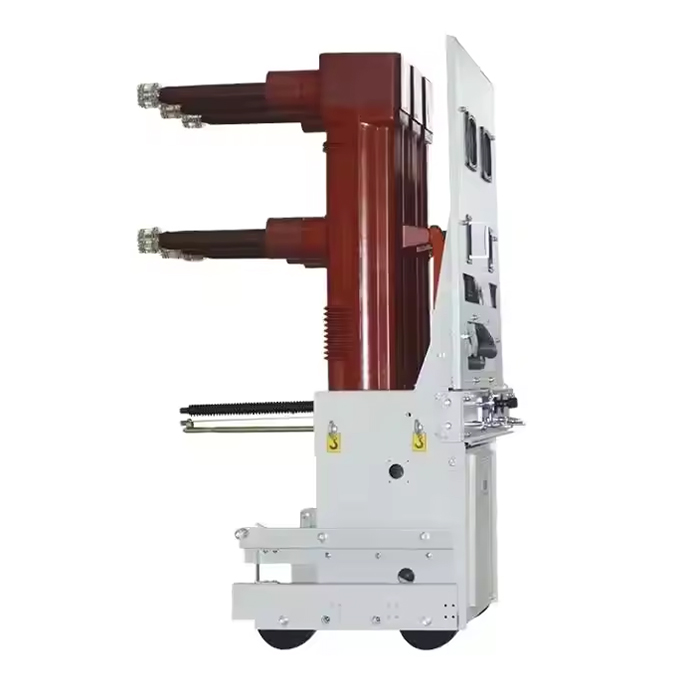

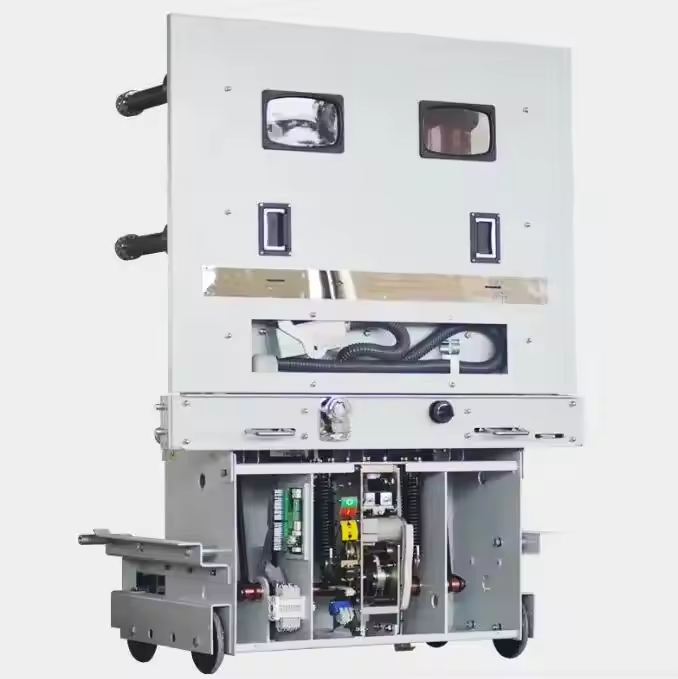

ZN85-40.5/T2000-31.5 Внутридомашний высоконапряжный вакуумный выключатель Внутридомашний высоконапряжный вакуумный выключатель типа ZN85-40.5/T2000-31.5 предназначен для использования в трехфазных системах переменного тока с частотой 50 Гц и номинальным напряжением 40,5 кВ.
Предназначен для предприятий промышленности, электростанций и подстанций для размыкания и замыкания номинального, перегрузочного и аварийного тока.Выключатель и привод имеют вертикальную компоновку, что позволяет эффективно снизить глубину конструкции (в сравнении с горизонтальными компоновками).Конструкция привода отличается простотой и оптимизированной кривой выходного момента, которая идеально соответствует требованиям вакуумного выключателя 40,5 кВ.
Технические параметры
| Проект | единица | данные |
| Номинальное напряжение | кв | 40,5 |
| Номинальный ток | А | 1250,1600,2000 |
| Номинальная частота | ГЦ | 50 |
| Номинальный ток разрыва короткого замыкания | КА | 25,31.5 |
| Номинальный импульсный ток замыкания короткого замыкания | КА | 63,80 |
| Номинальный ток Выдержка короткого замыкания на 4 секунды | КА | 25,31.5 |
| Номинальный пиковый ток выносливости | КА | 63,80 |
| 1 минута рабочего частотного пробного напряжения | кв | 95 |
| Молниеносный импульсное преодоление напряжения | кв | 185 |
| Номинальный порядок | 0-0.3S-CO-180S-CO | |
| Номинальное напряжение привода | В | -110/~110,-220/~220 |
