Общее описание

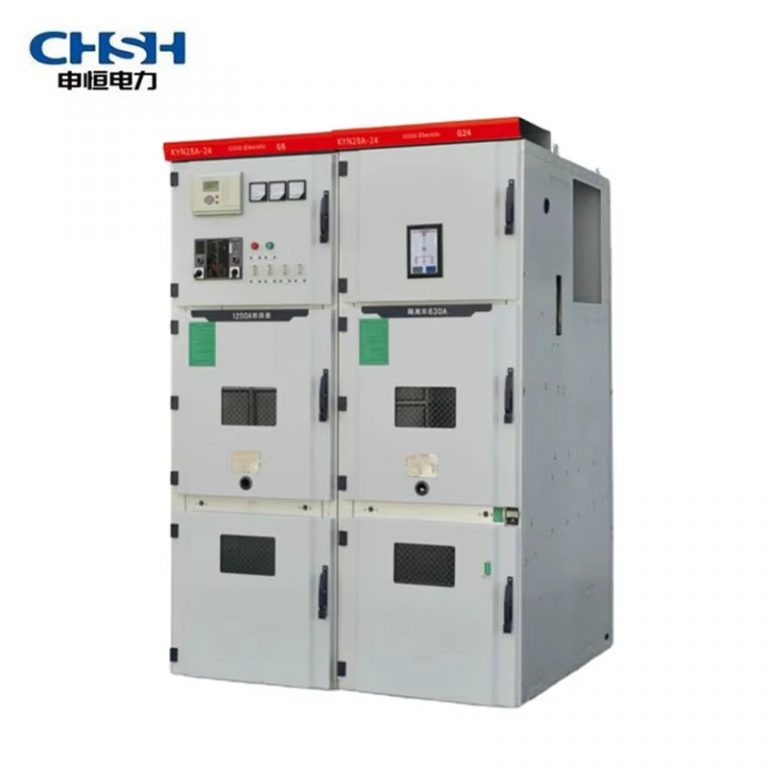

Устройство переключателя типа KYN28A-24 обладает различными функциями, которые предотвращают неправомочные действия, в Том числе предотвращают передвижение ручных автомобилей с нагрузкой на них, предотвращают замыкание переключателя на землю, блокирование заземляющего выключателя на месте, блокирование заземляющего переключателя на землю и предотвращение неправильного доступа в перегонный отсек.
Высоковольтные вакуумные выключатели с высоковольтным обменом в VS1 и VN2 серии. Конфигурации вторичных контур переключающего устройства с продвинутыми и надежными защитными элементами управления;Проводка использует термическую изоляцию или обработанную эпохальной изоляцией, оптимизируя форму электродов и компактную структуру касса, являющуюся технологически продвинутым, стабильным, структурным, удобным и надежным распределением электроэнергии Оборудование.
Рабочие условия
- услов окружа сред: максимальн температур: + 40 ℃, минимальн температур: — 15 ℃, и изменен в течен 24h средн не 35 ℃;
- Температурные условия таковы: среднее значение относительной влажности в течение дня составляет не более 95%; Средняя влажность относительно луны составляет не более 90%; Среднее значение дневного давления пара не превышает 2,2 кпа; Со средним давлением водяного пара нет Более 1,8 кпа;
- Высота не более 100 м над уровнем моря;
- Окружающий воздух не получил явного загрязнения пыли, дыма, коррозионного или горючего газа, пара или соляного тумана;
- Вибрации или колебания снаружи переключающего устройства и устройства управления можно игнорировать:
- Амплитуда электромагнитных помех, индуцированных в вторичных системах, не превышает 1,6 кв
Особые условия использования
При использовании в нормальных экологических условиях, превышающих нормы, предусмотренных GB/T11022, компания и ее пользователи могут проводить консультации и заключать соглашения по специальным условиям, выходящим за рамки обычных условий эксплуатации. Чтобы предотвратить феномен конденсации, переключатель В резерве есть обогреватель, который должен включаться, когда устройство переключения включено в резервное состояние. Следует также следить за отоплением, когда устройство работает нормально.
Конструкторские особенности
Устройство переключения может состоять из двойного расположения или расположения спиной к стене, увеличивая безопасность и гибкость устройства переключения и уменьшая площадь его территории.
1.Оболочк
Оболочка переключающего устройства была выбрана для импорта компресс из алюминиевой цинковой стали, обработанной с помощью CNC станка и изготовлена с использованием нескольких сгибающихся краев. Весь атрибут обладает высокой точностью и мощной антикоррозионной свойствами и антиоксидантными свойствами из-за его применения Многократная боковая технология, делающая буфет легким, механически интенсивным и эстетичным по сравнению с другими подобными устройствами в целом. Касса состоит из комбинаторной структуры, соединяющей клеевые гайки и высокопрочные болты. Производить, произвести переработку Периодические сокращения, интенсивность использования компонентов и меньшая площадь, что позволяет организовать производство.
2.тележк
Скелет ручной машины собран из тонкой стали, переработанной через CNC станки. Ручной автомобиль с высокой точностью сочетается с шкафом, механическая блокировка безопасна, надежна и гибка. В зависимости от их применения автоматы делятся на автоматы с выключателями, трансформаторы напряжения, измерительные машины, изолированные автомобили и т.д. В буфете есть разъединенные/экспериментальные позиции и рабочие места, каждая из которых оборудована устройством нахождения, чтобы обеспечить
3.надежность блокировки.
Все мобильные автомобили оснащены шелкопрядными двигателями, вытеснены, маневренными и гибкими для работы дежурного персонала. Когда ручная машина нуждается в передвижном шкафчике. С помощью специального транспортного средства его можно легко извлечь для проведения различных инспекций и обслуживания. Когда ручная машина въезжает в комнату с выключателем, она надежно запирается в месте отключения/испытания, и индикатор положения шкафов показывает, где она находится. Только после того, как ручная машина полностью заблокирована, шелка может двигать конструкцию и толкать автомобиль в рабочее положение. Когда подъезжаешь к месту работы, управление рукояткой внезапно усиливается и не может поворачиваться, и индикатор соответствующего положения показывает, где она находится. Механическая блокировка ручного автомобиля надежно гарантирует, что разъем автомобиля может быть осуществлен только в рабочем месте или на экспериментальном месте; И разъединитель может двигаться только в раздельном состоянии.
4.Через комнат
Основные электрические элементы коммутатора имеют свои отдельные отделы, как: автоматы выключателей, материнские камеры, кабеля, релейные приборы. Уровень защиты резервных отсеков достиг уровня IP2X. Все остальные три камеры, кроме релейной комнаты, имеют раздельные каналы кровотечения. В связи с принятием промежуточной формы, пространство кабельной камеры значительно увеличилось, так что оборудование было доступно и подключено к многоканальному кабелю.
5.Декомпрессионный установка
В тележк, комнат шин и кабельн средн за над в комнат набира давлен устройств, когд неисправн через помещен дугов, KaiGuanGui внутрен атмосферн давлен повыш, подготовк в входн двер особ прокладк замкнул в двер, снаряжен давлен металлическ пластин он влезет на крыш автоматическ открыва, отпуст давлен и высокотемпературн газов удостовер, что операцион персона и выключател оборудован в безопасн
6.Заряженное индикаторное устройство
Устройство с выключателем может быть оснащено устройством с индикатором напряжения, которое отслеживает работу одной цепи, состоящей из датчиков высокого напряжения и мониторов. Устройство может указывать на состояние электросети в цепи высокого давления, а также в сочетании с электромагнитными замками, с принудительной блокировкой ручек, шкафных дверей и смежных шкафчиков, с целью предотвращения использования транспортных средств для перевозки грузов, выключателей для захода на заграждение, с тем чтобы повысить эффективность комплексного набора продукции в целях предотвращения попадания в перегородку с перегрузкой, выключателей для захода на заграждение, с тем чтобы они не могли попасть в перегородки.
7.Предотвращать гель
Для предотвращения образования конденсата в среде с высокой влажностью и большим изменением температуры, электрические нагреватели устанавливаются отдельно в отсеках выключателей и кабельных камерах, с тем чтобы предотвратить несчастный случай изоляции в вышеуказанных условиях.
8.заземление
Медные взводы с заземлением (5 на 40 мм) расположены отдельно в кабельных помещениях и хорошо соединены с прилегающими к ним шкафчиками для прямого заземления. Из-за того, что весь шкаф был скомбинирован из алюминиевой цинковой пластины, они сделали его в хорошем замораживающем состоянии для обеспечения безопасности оператора, когда он коснулся буфет
