Технические параметры:
- Коэффициент мощности нагрузки:
COS φ = 0,8 (отстающее) - Номинальный вторичный ток:
5А или 1А - Номинальная частота:
50 или 60Гц - Класс фильтрации:
II полюс - Амбиентные температуры:
минимальная температура -5℃, максимальная температура 40℃, среднесуточная температура не более 30℃ - Высота местоположения:
≤1000м - Стандарты продукта:
GB20840.1, GB20840.2
Технические параметры
| модель | назначение | Измерительный токовой трансформатор | Защитный токовой трансформатор | Двухобмоточный токовой трансформатор | |||||||
| Номинальныйй первичный ток | Класс точности и номинальная нагрузка(ВА) | Класс точности и номинальная нагрузка(ВА) | класс точности и номинальная нагрузка(ВА) | ||||||||
| 0.2S | 0.2 | 0.5 | 10P5 | 10P10 | 10P15 | 0.5 | 1 | 10P10 | 10P5 | ||

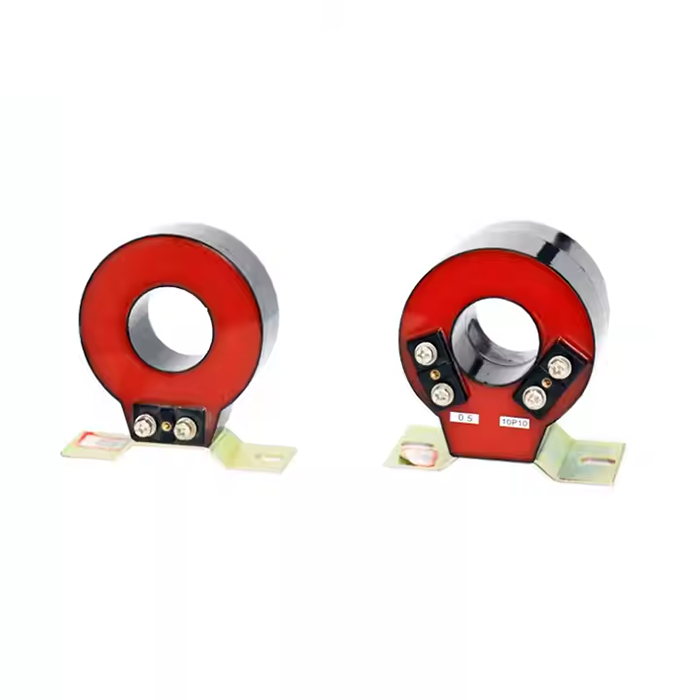

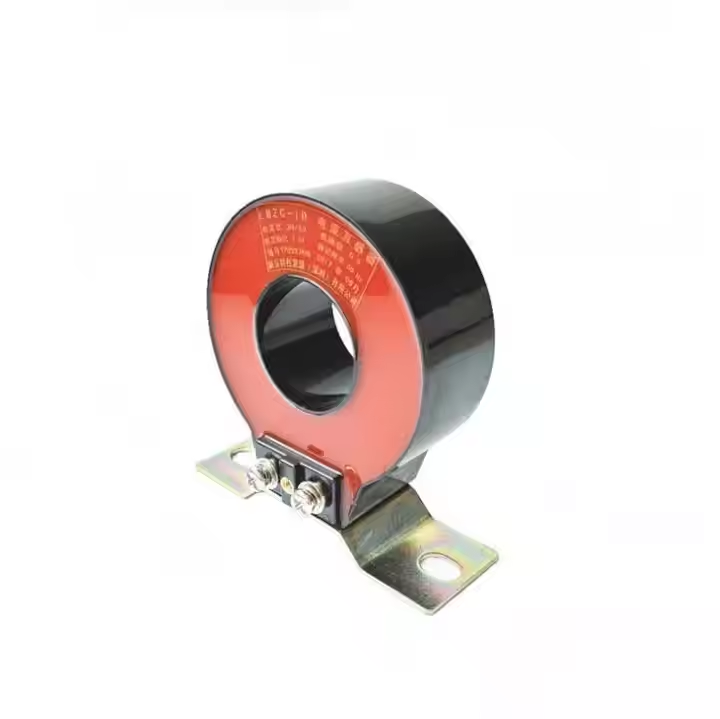

| LMZC-10-1 | 75 | — | — | — | — | — | — | — | — | — | — |
| 100 | — | — | — | 2.5 | — | — | — | — | — | — | |
| 150 | 2.5 | 2.5 | 2.5 | 2.5 | — | — | — | — | — | — | |
| 200 | 2.5 | 2.5 | 2.5 | 3.75 | — | — | — | — | — | — | |
| 300 | 5 | 5 | 5 | 5 | — | — | — | — | — | — | |
| 400 | 5 | 5 | 5 | 5 | 2.5 | — | — | — | — | — | |
| 500 | 10 | 10 | 10 | 7.5 | 2.5 | — | — | — | — | — | |
| 600 | 10 | 10 | 10 | 10 | 5 | — | — | — | — | — | |
| LMZC-10-2 | 50 | — | — | 2.5 | — | — | — | — | — | — | — |
| 75 | 2.5 | 3.75 | 3.75 | 2.5 | — | — | — | — | — | — | |
| 100 | 5 | 5 | 5 | 5 | 2.5 | 1.5 | — | — | — | — | |
| 150 | 5 | 5 | 5 | 7.5 | 3.75 | 1.5 | — | — | — | — | |
| 200 | 7.5 | 7.5 | 7.5 | 10 | 5 | 2.5 | 5 | 5 | — | — | |
| 300 | 10 | 10 | 10 | 15 | 7.5 | 5 | 7.5 | 7.5 | — | 2.5 | |
| 400 | 15 | 20 | 20 | 20 | 10 | 7.5 | 7.5 | 7.5 | 2.5 | 3.75 | |
| 500 | 20 | 25 | 25 | 25 | 10 | 7.5 | 10 | 10 | 2.5 | 5 | |
| 600 | 20 | 25 | 30 | 25 | 10 | 7.5 | 10 | 10 | 3.75 | 7.5 | |
