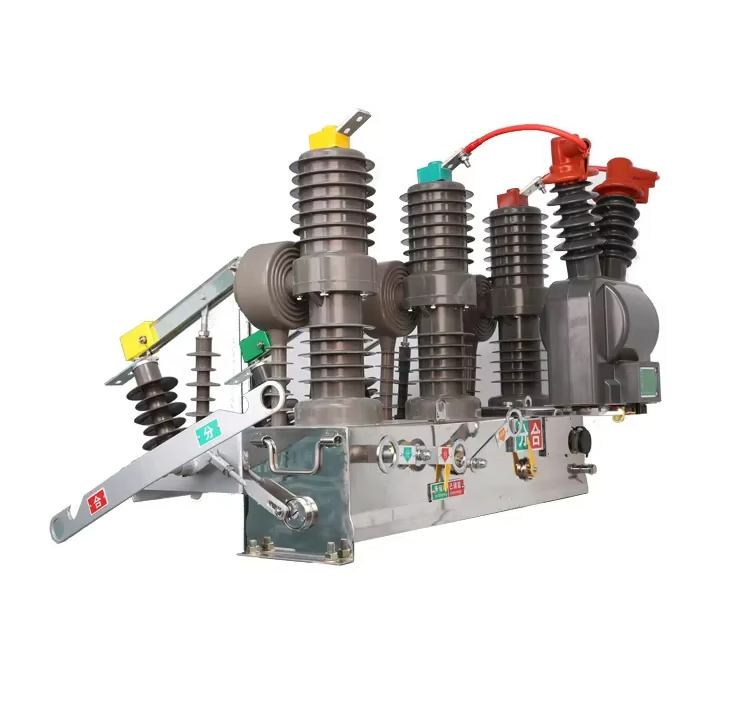

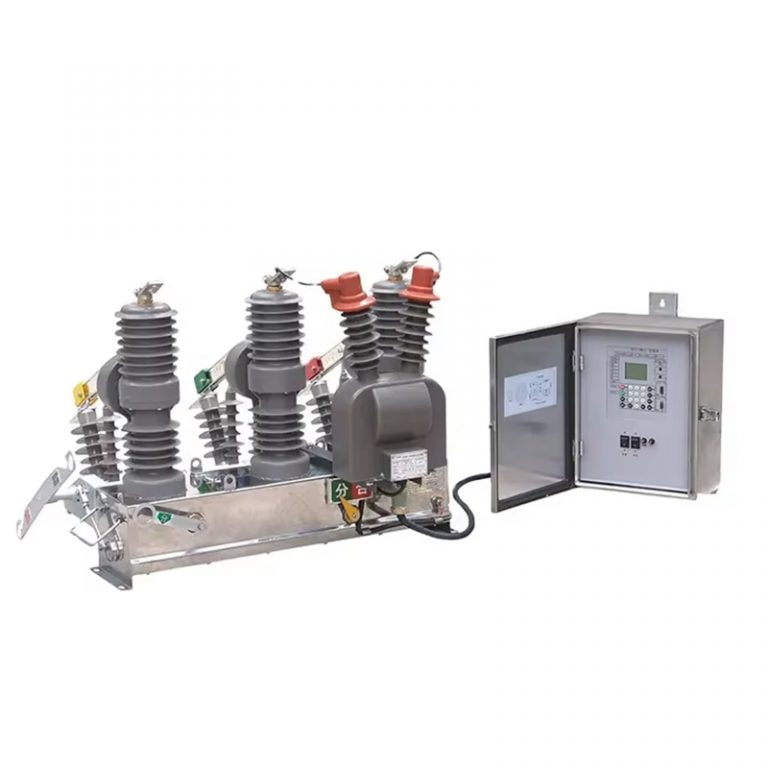

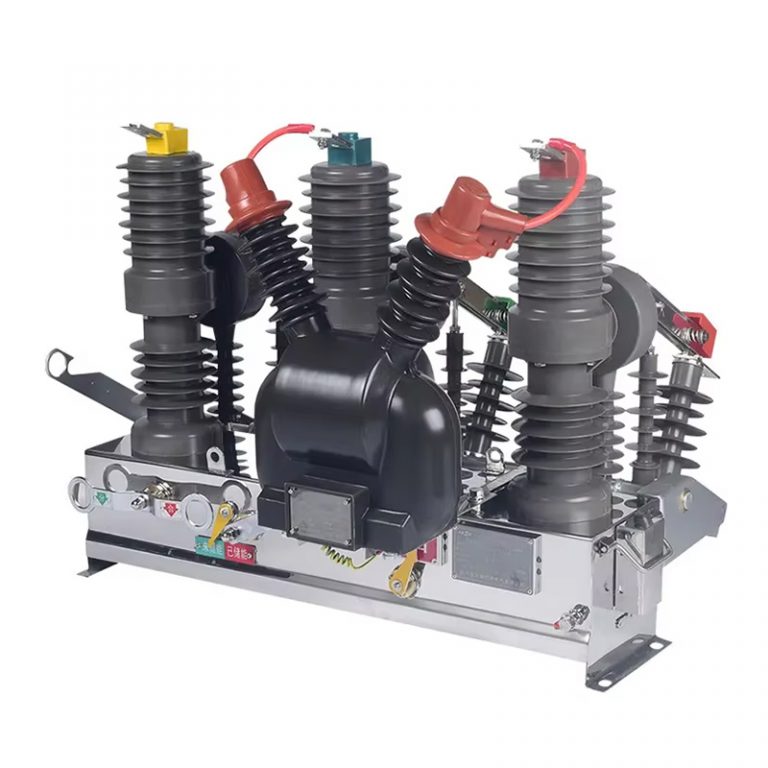

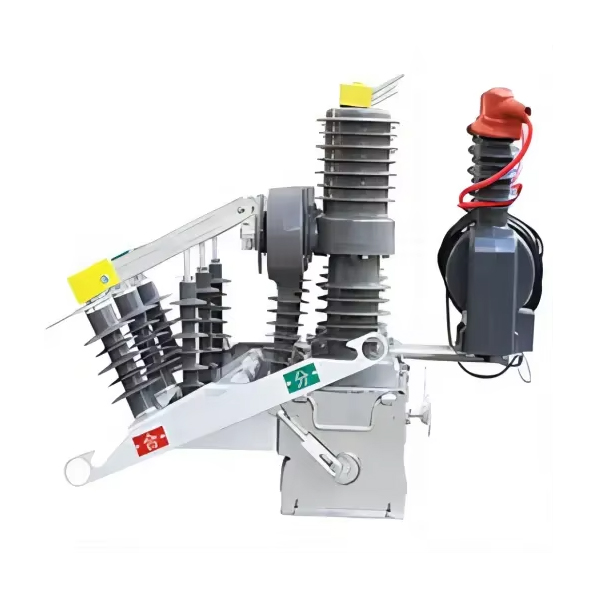

Общее описание
Этот выключатель обладает такими характеристиками, как меньший размер, легкий вес, антигель, неподдерживаемый, приспособляемый к более суровым климатическим условиям и загрязнениям окружающей среды.
Соответствовать критерию
GB1984 разъединитель высокого напряжения
GB11022 «общие технические требования для переключающих устройств высокого давления и стандартов управления оборудованием»
Gb311,1 -6 «изолированное соединение высоковольтного передаточного оборудования»
GB763 «тепловой обмен электроприборов высокого напряжения на длительной работе»
GB2706: электродинамика переменного тока, метод термостабилизации
GB3309 «механическое испытание высоковольтного переключателя при постоянной температуре»
DL/T593 «общие технические условия заказа электропереключающего устройства высокого давления»
Технические параметры
| П/Н | Название | Электрические единицы | Характери стика |
| 1 | Номинальное напряжение | KV | 12 |
| 2 | Номинальная частота | HZ | 50 |
| 3 | Номинальный ток | A | 630 |
| 4 | Номинальный ток разрыва короткого замыкания | KA | 20 |
| 5 | Номинальный пиковый ток endure | KA | 50 |
| 6 | Краткосрочный ток выдержки | KA | 20 |
| 7 | Номинальный ток замыкания короткого замыкания | KA | 50 |
| 8 | Механическое сроK службы | раз | 10000 |
| 9 | Количество разрывов на номинальный ток КЗ | раз | 30 |
| 10 | Постоянно_currentное испытательное напряжение | KV | 42/48 |
| 11 | Молниеносный импульсное преодоление напряжения | KV | 75/85 |
| 12 | 1-минутное изоляционное на номинальномindustrial frequency напряжении для вторичной цепи | KV | 2 |
