Общее описание
Наземный трансформатор, также известный как подземный трансформатор, внутри страны называют компактный трансформатор, который помещает в сухой бак такие трансформаторы, как трансформатор высокого давления, переключатель напряжения, плавильный выключатель и т.д. Он установлен…
Подземные пещеры, которые не занимают поверхностного пространства, могут погружаться в воду в течение некоторого времени. К городским распределительным сетям относятся городские жилые районы, промышленные Парки, основные дороги городского транспорта и т.д. Возьми подземный трансформатор
Для экономии площади городского распределительного комплекса и повышения уровня использования городских земель. Однако изолированные подземные трансформаторы не решили проблему низковольтной конверсии, так что повышение внутри страны сильно затронуто.

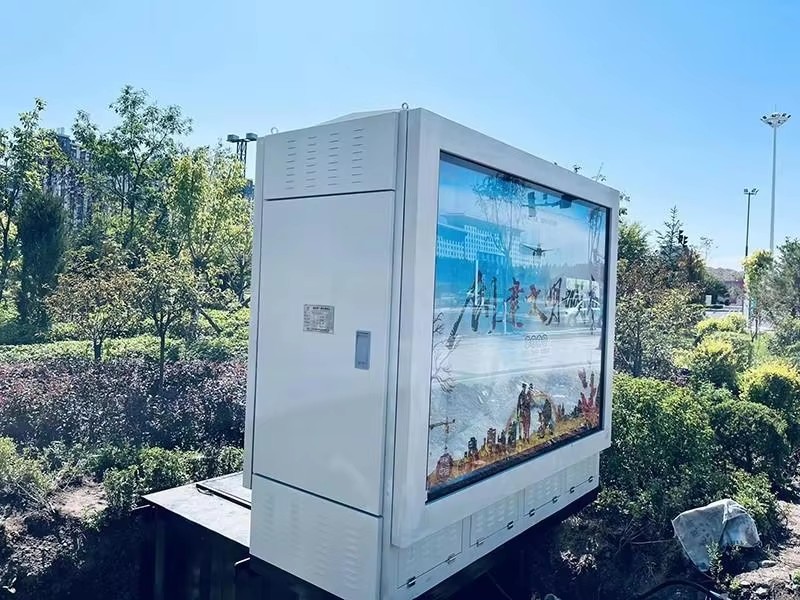

С помощью передовых технологий компания тщательно разрабатывает новое поколение подземных электрораспределительных устройств первого поколения, предварительно погружаемых в подземные коробки. Этот продукт состоит из подземных комбо-трансформаторов, наружных барокамеры, защитных оболочки низкого давления с лампочками и сборных конструкций
Подземная комбо-трансформаторная база состоит из комплекта подземных электрораспределительных устройств, которые были готовы к предварительной сборке на заводе, и которые могут быть добавлены к распределительным блокам кабельного кабеля и вольтметр высокого давления в 10 кв в зависимости от потребностей пользователей
Рабочие условия
- Высота над уровнем моря: не более 1000m;
- температур окружа сред: максимальн температур: + 40 ℃; Минимальн температур: — 45 ℃; Верховн средн месячн температур: + 30 ℃; Верховн среднегодов температур: + 20 ℃;
- Среда установки: никакой взрывной, агрессивной жидкости, газа и пыли, никаких ударных толчков на месте установки, позволяющих функционировать частично или полностью погруженным в воду в течение определенного периода времени:
- Ag, ускорение земли, вызванное землетрясением; Горизонтальное направление ниже 3 м/с; Вертикальное направление ниже 1,5 м/с;
- Форма волны напряжения 5. Приближение синусоидальной волны;
- Симметрия источника питания 6,3 фаз: для трехфазного подземного трансформатора напряжение трёхфазного питания должно быть приблизительно симметричным.
Основные технические характеристики
| П/Н | Название | Электрические единицы | Высоковольтная сторона | Трансформаторная сторона | Сторона низкого напряжения |
| 1 | Номинальное напряжение | KV | 10 | 1 | 0.4 |
| 2 | Максимальное рабочее напряжение | KV | 12 | 1 | |
| 3 | Номинальная мощность | KVA | 50~1600 | ||
| 4 | Номинальный ток | A | 5~630 | 50~3200 | |
| 5 | Ток короткосрочной стойкости | KA | 12.5162 | 15~75 | |
| 6 | Номинальное время выдержки короткого замыкания | S | 2 | 1 | |
| 7 | Пиковый ток выдержки | KA | 20/31.5/40 | 30~165 | |
| 8 | Рабочее изолирующее напряжение | KV | 35 | 75 | 5 |
| 9 | Молниеносный импульсное преодоление напряжения | KV | 75 | 75 | |
| 10 | Номинальный ток разрыва | KA | 50 | ≤48 | |
| 11 | Уровень шума | db | |||
| 12 | Номинальная частота | HZ | 50 |
