Общее описание
Комплексная комплексная кольцевая сетка типа schsrm16 -12 с полной изоляцией, уже была включена в список национальных центров испытаний электротехники высокого напряжения и проектов в области высоких технологий в провинции чжэцзян.

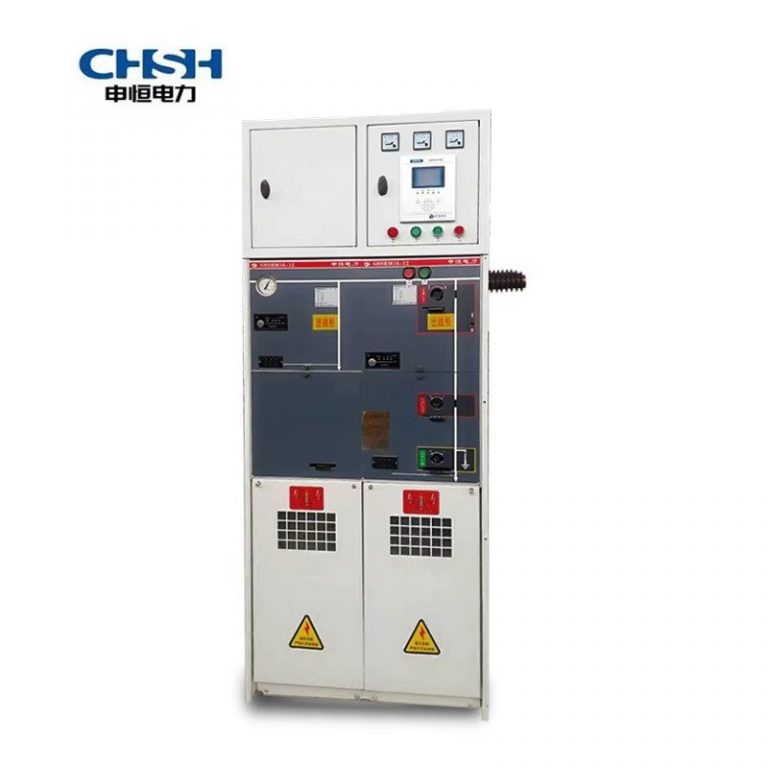

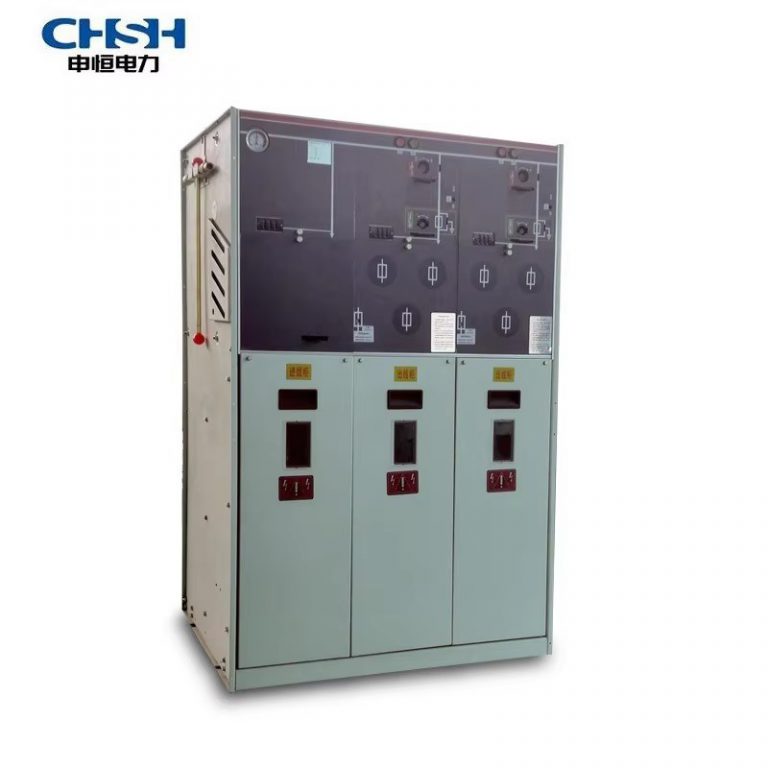

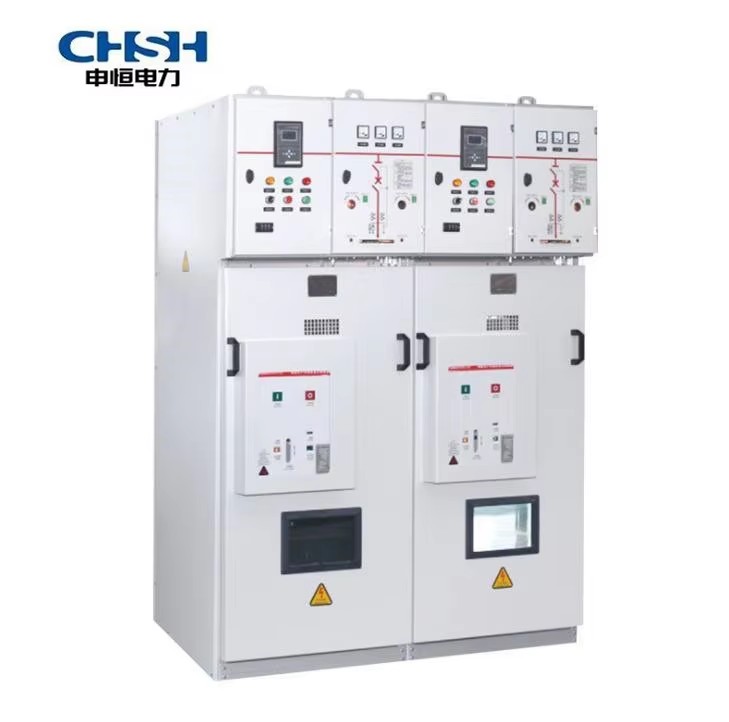

Закрытый отсек типа шsrm16 -12 — полностью закрытая система, содержащая все заряженные компоненты, а также переключатели, закрытые внутри оболочки из нержавеющей стали. Вся система выключателя защищена от внешних условий окружающей среды, что позволило бы обеспечить надежность работы и личную безопасность, а также обеспечить необслуживание. Любая комбинация может быть достигнута с помощью выбора расширяемой магистрали. Расширение защитной изоляции и щитов материнской линии обеспечивает высокую надежность и безопасность.
Закрытые шкалы типа шsrm16 -12 могут одновременно предоставлять автоматизированные решения для телепередачи, формируя концепцию разумного переключателя и минимизируя объем работы по установке и отлаживанию на местах.
Закрытые шкафы типа шsrm16 -12 делятся на нерасширенные стандартные конфигурации и расширяемые стандартные конфигурации. В связи с комбинацией всех модулей и полумодулей, а также их собственной экспансионной гибкостью, он обладает исключительной гибкостью.
Зарядный переключатель типа шsrm16 -12 выполняет GB стандарт. В помещен услов (40 ℃) и на улиц услов (- 50 ℃) разработа продолжительн жизн бол 30 лет.
показатели эффективности
Давление газа сф6
Абсолютное давление 1,4 бара на 20 глотков
Годовой уровень утечки газа составляет 0,2 %/ год
Уровень защиты IP67
Газовая нержавеющая сталь толщиной 3,0 мм
шин
Открытая шкала 400mm2Cu
Открытый терминал заземление 150mm2Cu
цвет
Передняя панель лала 7012
Боковая пластина и кабельное помещение с заклеенным спереди RAL7035
Нормальные условия для работы
Максимальн температур 40 ℃
Минимальн температур — 50 ℃
Максимальная средняя относительная температура — 95%
Высота над уровнем моря — 2000 метров
Соответствовать стандартам
GB/T11022
GB3906
GB1985
GB16926
GB38041
GB1984
IEC60694
GB3309
IEC60056
IEC60129
IEC60256
IEC60298
IEC60420
Технические характеристики
| проект | блок | C модуль | F модуль | V модуль | CB модуль | ||
| выключатель | композитный аппарат | вакуумный выключатель | Изолирующий/заземляющий выключатель | вакуумный выключатель | Изолирующий/заземляющий выключатель | ||
| номинальное напряжение | KV | 12 | 12 | 12 | 12 | 12 | 12 |
| номинальная частота | HZ | 50 | 50 | 51 | 50 | 50 | 50 |
| Частота питания Выдерживаемое напряжение (фаза/разрыв) | KV | 42 /48 | 42 /48 | 42 /48 | 42/48 | 42/48 | 42/48 |
| Молния; выдерживаемое напряжение среднего удара | KV | 75 /85 | 75 /85 | 75 /85 | 75/85 | 75/85 | 75/85 |
| номинальный ток | A | 630 | 630 | 1250/630 | |||
| Номинальный ток отключения замкнутого контура | A | 630 | |||||
| Номинальный ток замыкания кабеля | A | 10 | |||||
| Номинальный ток замыкания короткого замыкания (пиковое значение) | A | 50 | 80 | ||||
| Номинальный пиковый допустимый ток | KA | 50 | |||||
| номинальный ток короткого замыкания | KA/35 | 20 | 25 | ||||
| Номинальный ток отключения короткого замыкания | KA | 31.5 | 20 | ||||
| Номинальный ток передачи | A | 1700 | |||||
| Максимальный ток предохранителя | A | 125 | |||||
| сопротивление шлейфа | <=300 | <=600 | |||||
| механический ресурс | time | 5000 | 3000 | 5000 | 2000 | 5000 | 5000 |
